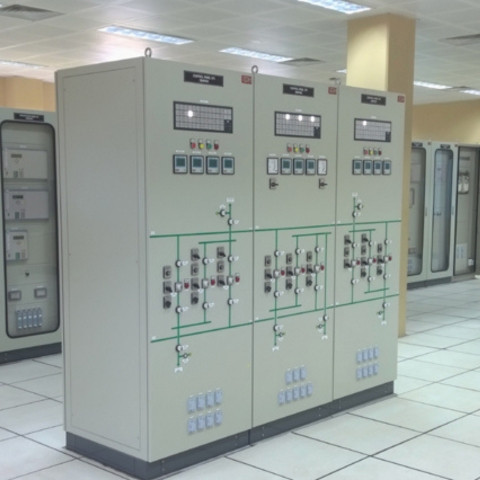

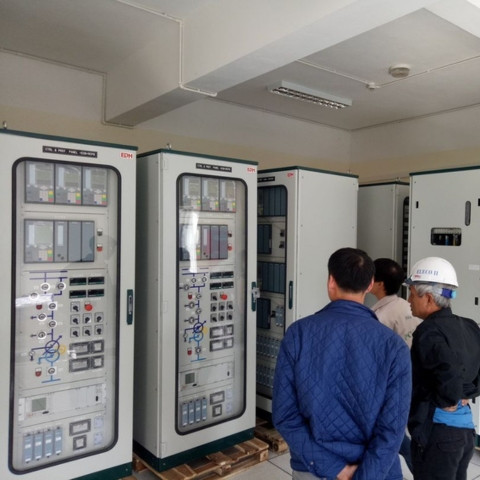

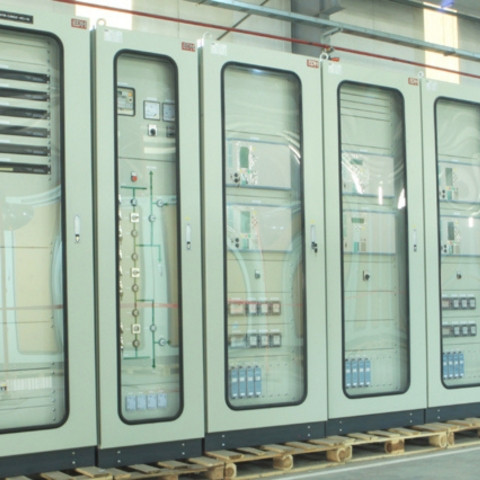

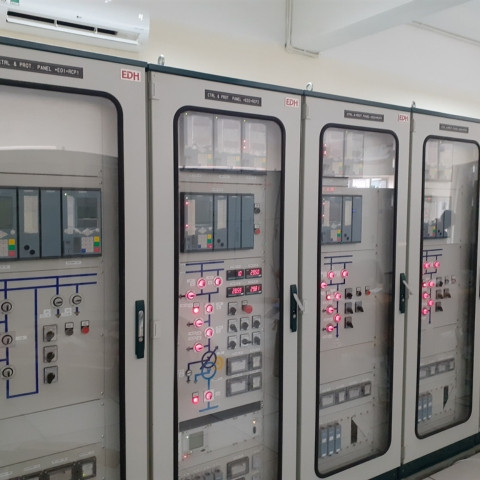

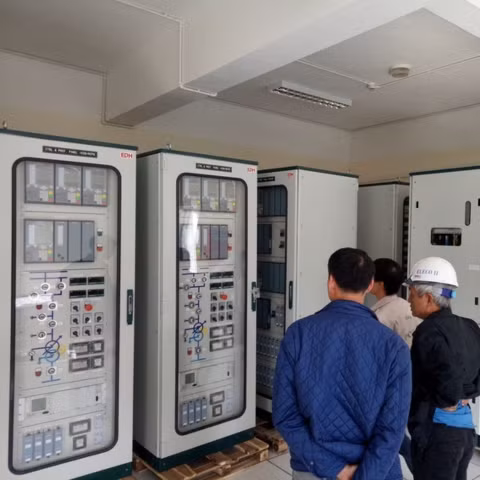

Tủ điều khiển bảo vệ hệ thống điện truyền tải EDH

Từ năm 2001 đến nay hàng nghìn tủ điều khiển, bảo vệ do Công ty EDH thiết kế, chế tạo đã và đang được vận hành trong lĩnh vực truyền tải và phân phối điện năng.

Thiết kế của tủ tuân thủ theo các tiêu chuẩn quốc tế IEC 255-5, IEC 801-2, IEC 801-3, IEC 68--3; IEC 529; IEC 255-2. Khung tủ được làm từ thép tấm dày tối thiểu 2mm, gấp định hình, hàn hoặc bulông chắc chắn, bảo đảm độ kín, cứng, vững. Khung gá lắp thiết bị thiết kế dạng rack 19" với các module đã tiêu chuẩn hoá, thuận lợi cho việc thay thế và mở rộng trong tương lai. Thanh đồng tiếp địa được đặt phía đáy tủ, tiết diện tối thiểu 70mm2, phần vỏ kim loại của các rơle và thiết bị đo được nối tới thanh này.

Mạch dòng áp của các thiết bị đo lường đều được nối qua các khối thử nghiệm dòng áp gắn phía trước tủ, thuận lợi cho việc thử nghiệm trước khi vận hành cũng như thử nghiệm định kỳ hằng năm.

Trong những dự án cụ thể, đặc điểm kỹ thuật có thể thay đổi cho phù hợp yêu cầu của khách hàng.
